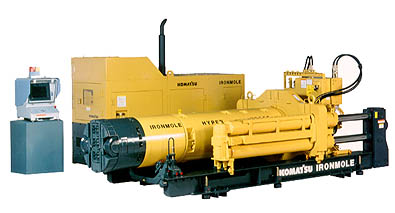

特長

1. 掘削・排土独立駆動方式を採用し、破砕能力・排土能力をアップ
   • 掘削トルクを34,300Nm[3,500kg-m](φ500〜700)へと大幅にアップ（従来比約1.3倍）。礫・玉石層など難地盤での抜群の掘削性能を誇ります。
2. 優れた切羽安定性
   • カッタヘッドのディスクカッタを大型化することにより、礫破砕能力がアップ。より効率的な推進が可能になりました。
3. より長距離推進が可能
   • 推進装置の推力の大幅アップ(3,038kN[310tf])、先導管の滑材吐出部の改良などにより、さらなる長距離推進を実現しました。
4. 操作は容易で、正確・確実に推進。液晶画面で集中管理。
   • 推進ジャッキにはストロークセンサーを装備。また、コントロールユニットの大型液晶画面には、各種推進データに加え、推進ジャッキのストロークおよび推進量を表示。地山の変化など、その時々の状況に応じた対応が可能です。
5. さまざまな優れた特長を継承
   • アイアンモールハイパーT95Sで好評の『小さい地上占有面積』『高圧受信が不要（エンジン油圧ユニット）』『容易な管接続(φ350〜450)『システムコンポによる共通化』など優れた特長はそのまま継承しています。

ヒューム管呼び径(mm)

φ350

φ400

φ450

φ500

φ600

φ700

工法

泥土圧式小口径管推進工法：1工程
[カッタヘッド・スクリュー独立駆動方式]

排土方式

スクリューコンベア方式

推進距離

m

150m程度 (土質による)

システム

適用土質

適用土質
・N値

-

礫・玉石混り土、砂、シルト、
粘土・N値=3〜50

礫・玉石
混ざり土

-

一軸圧縮強度 196000kN/m ²(2000kgf/cm²)以下

-

礫径　呼び径の100%以下(φ350〜600)
および80%以下(φ700)

-

礫・玉石含有率90%以下
(礫径30mm以上は40％以下)

礫・玉石含有率90%以下
(礫径50mm以上は45％以下)

被水圧

kPa

max.58.8[0.6kg/cm²](掘削添加材とピンチ弁による)

到達立坑

管底高

mm

300以上

推進装置
(駆動装置含む)

全ストローク

mm

2,980

推進ジャッキ

推力/引き力

kN

max.3,038/539
[310/55ton]

max.3,038/735
[310/75ton]

速度(押し)

mm/min

max.1,400 (無負荷、「走行」操作時）

速度(引き)

mm/min

max.2,500 (無負荷、「走行」操作時）

ストローク

mm

1,515

スクリューコンベア

トルク

Nm

max.8,232[840kg-m]

max.11,760[1,200kg-m]

回転速度

rpm

0〜11

調整ジャッキストローク

mm

295

コントロールユニット

適用環境温度

℃

0〜40

使用電源

-

専用油圧ユニットより供給(DC24V×0.3kW)

油圧ユニット

方式

-

エンジン駆動方式

名称・形式

-

コマツ6D95L・水冷4サイクル直接噴射式

定格出力

-

59kW[80PS]/2000rpm(定格回転速度)

騒音

dB(A)

68（周囲7m）

先導管

寸法(外径×全長)

mm

φ485×3,307

φ541×3,307

φ599×3,307

φ655×3,299

φ775×3,389

φ895×3,434

質量

kg

1,905

2,340

2,500

3,299

4,145

4,630

カッタ駆動

トルク

Nm

max.19,600[2,000kg-m]

max.34,300[3,500kg-m]

回転
速度

rpm

0〜12.5

0〜7.5

揺動
(方向修正）

方向

-

全方向

角度

度

-2.6〜+2.6
（任意の角度に設定可能）

-3〜+3
（任意の角度に設定可能）

位置計測

方式

-

2枚のPSDによる光→電気直接変換（液晶グラフィック表示）

精度

mm

±2

可能距離

m

約130（環境により変動）

約150（環境により変動）

表示項目

-

計画線に対するズレ量（左右・上下）
×2ポイント（ターゲット部と揺動部）

姿勢計測

表示項目

-

ローリング、ピッチング、ヨーイング

土圧検知

kPa

0〜1,960[0〜20kg/cm²]

水・掘削添加材吐出口

-

5ヵ所（カッタヘッド前×2、カッタヘッド内×2、ピンチ弁前×1）

滑材吐出口

-

先導管後端部全周
