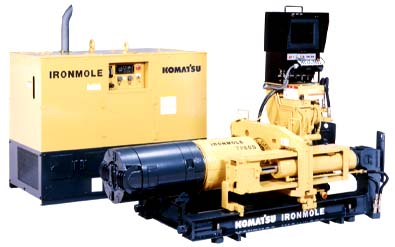

特長

1. φ2mライナープレートより1m管を推進でき、狭い現場でも効率的に推進が行えます。推進装置はスリムな設計で、またコントロールユニットは推進装置の上に置くことができるため、立坑内での作業は容易です。
2. スクリュ排土方式により地上設備が少なく、油圧ユニットはジェネレータの不要なエンジン駆動方式のため、地上の占有面積は小さく、狭い場所でも作業できます。
3. 普通土から硬質土、滞水砂礫、玉石層まで幅広く対応。また、大型ピンチ弁と掘削添加材の併用により切羽の安定が図れ、滞水層でも高精度推進が行えます。
4. カッタヘッドトルクが大きく、カッタヘッドの回転部がベアリング支持構造になっているので、礫破砕効率がよく、礫層での掘削性能に優れています。
5. カラー液晶画面での各種データの集中管理により、地山の変化など時々の状況に応じた対応が迅速に行えます。また、施工履歴もリアルタイムで確認できます。
6. 位置と姿勢角を正確に計測し表示。ストロークセンサー付揺動シリンダにより、あらゆる方向および任意の角度に最適な方向修正が行えます。推進速度・カッタ回転数もキー操作で変えられます。

適用管種
呼び径(mm)

ヒューム管

−

φ250

φ300

塩ビ管　 ※1

φ300

φ350

φ400

システム

工法

泥土圧小口径推進工法（オーガ方式1工程工法）
（高耐荷力・低耐荷力併用方式）

排土方式

スクリュ排土

適用管長

1m（2mはオプション)

推進距離 ※2

普通土・硬質土で1スパン60〜70ｍ程度(土質による)
滞水砂層・礫層で1スパン50〜60ｍ程度(土質による)

適用土質
※2

土の種類

粘性土、砂質土、砂礫質土、玉石

最大礫径

ヒューム管

-

呼び径の60％以下

塩ビ管

呼び径の33％以下

礫率

60％以下

N値

0＜N≦50

被水圧

58.8kPa[0.6kgf/cm²] 以下

発進立坑
※3

鋼矢板（内寸）

2,000×2,000mm(1m管)
3,600×2,000mm(2m管)

ライナー

φ2,000mm(1m管)

到達立坑　※3

分割回収

φ900mm(1号人孔）以上

推進装置

推進ジャッキ

推進力/引戻力

784/294kN[80/30ton]

速度(押し)

800mm/min

速度(引き)

1,200mm/min

ストローク

530mm(1m管)

塩ビ管押し　※4

ストローク

90mm

調整ジャッキ

ストローク

130mm

スクリュ駆動

出力軸トルク

9,800Nm[1,000kg-m]

回転速度

0〜20rpm

コントロールユニット

電源

油圧ユニットより供給

表示方式

カラー液晶

操作方法

スイッチによる操作

表示内容

現在位置、先導管揺動部中心位置、
ピッチング角、ヨーイング角、揺動方向など

油圧ユニット

方式

エンジン駆動方式

名称・形式

コマツ4D88E

定格出力

24kW[32PS]/2,000rpm

騒音

67dB(A)（周囲7m：4方向エネルギー平均値）

先導管

寸法(外径×全長)

φ335×2,706mm

φ387×2,780mm

φ428×2,780mm

質量

775kg

1,065kg

1,145kg

揺動
(方向修正）

方向

全方向

角度

-3.3〜+3.3(上下左右方向は任意の角度に設定可能)
-2.3〜+2.3(斜め方向は任意の角度に設定可能)

位置計測

2枚のPSD（レーザーターゲット）

止水

ピンチ弁
