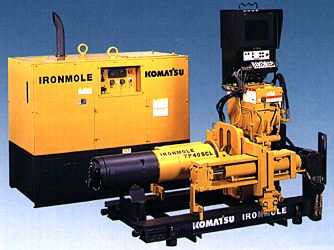

特長

1. φ1.8mライナープレートより1m管を推進でき、狭い現場でも効率的に推進が行えます。推進装置はスリムな設計で、またコントロールユニットは推進装置の上に置くことができるため、立坑内での作業は容易です。
2. スクリュ排土方式により地上設備が少なく、油圧ユニットはジェネレータの不要なエンジン駆動方式のため、地上の占有面積は小さく、狭い場所でも作業できます。
3. 普通土から硬質土、滞水砂礫層まで幅広く対応。また、大型ピンチ弁と掘削添加材の併用により切羽の安定が図れ、滞水層でも高精度推進が行えます。
4. カッタヘッドトルクが大きく、カッタヘッドの回転部がベアリング支持構造になっているので、礫破砕効率がよく、礫層での掘削性能に優れています。
5. カラー液晶画面での各種データの集中管理により、地山の変化など時々の状況に応じた対応が迅速に行えます。また、施工履歴もリアルタイムで確認できます。
6. 位置と姿勢角を正確に計測し表示。あらゆる方向および任意の角度に最適な方向修正が可能です。推進速度・カッタ回転数もキー操作で変えられます。

適用管種

塩ビ管

呼び径(mm)

φ200

φ250

φ300

システム

工法

泥土圧式小口径推進工法（オーガ方式1工程工法）
（低耐荷力方式）

排土方式

スクリュー排土

適用管長

1m（2mはオプション)

推進距離※1

普通土・硬質土で1スパン60ｍ程度(土質による)
滞水砂層・礫層で1スパン50ｍ程度(土質による)

適用土質※1

土の種類

粘性土、砂質、砂礫質土
(礫径：管径の1/3以下、礫率40%以下)

N値

0＜N≦50

被水圧

58.8kPa[0.6kgf/cm²](掘削添加材とピンチ弁による)

発進立坑
※2、3

鋼矢板

2,000×2,000mm(1m管)
3,600×2,000mm(2m管)

ライナー

φ1,800mm(1m管)

一体回収
※4

鋼矢板

2,800×2,000mm

ライナー

φ2,500mm以上　※5

推進装置

推進ジャッキ

推進力/引戻力

392/147kN[40/15ton]

速度(押し)

1,650mm/min

速度(引き)

2,390mm/min

ストローク

530mm(1m管)
1,250mm(2m管)

塩ビ管押し

ストローク

90mm

調整ジャッキ

ストローク

130mm

スクリュー駆動

出力軸トルク

4,900Nm[500kg-m]

回転速度

0〜40rpm

コントロールユニット

電源

油圧ユニットより供給

表示方式

カラー液晶

操作方法

スイッチによる操作

表示内容

現在位置、先導管揺動部中心位置、
ピッチング角、ヨーイング角、揺動方向など

油圧ユニット

方式

エンジン駆動方式

名称・形式

コマツ4D88E

定格出力

24kW[32PS]/2,000rpm

騒音

67dB(A)（周囲7m）

先導管

寸法(外径×全長)

φ244.5×2,450mm

φ290×2,465mm

φ335×2,465mm

質量

388kg

527kg

627kg

揺動
(方向修正）

方向

全方向

角度

上下左右：2°斜め：1．4°

位置計測

2枚のPSD（レーザーターゲット）

止水

ピンチ弁
