スクリュ排土

バキューム排土

ヒューム管呼び径(mm)

φ800

φ900

φ1,000

φ800

φ900

φ1,000

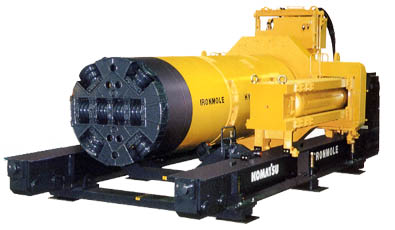

工法

泥土圧式中口径管推進工法:1工程
[カッタヘッド・スクリュ独立駆動方式]

排土方式

スクリュコンベア方式

バキューム排土方式

推進距離

MAX.70m〜200m（土質による）

システム

適用土質
※1

適用土質・N値

礫・玉石混り土、砂、シルト、粘土・N値=4〜50

礫・玉石混り土

一軸圧縮強度　196000kN/m²(2,000kg/cm²)以下
礫・玉石径　呼び径の100%以下
礫・玉石含有率　90％以下

被水圧

58.8kPa(0.6kg/cm²)以下

到達立坑

管底高

300mm以上

推進装置
（駆動装置含む）

全ストローク

3300mm

推進ジャッキ

推進/引き力

MAX.4701kN/981kN[480ton/100ton]

速度（押し）

Max.200mm/mim (無負荷時）

速度（引き）

Max.350mm/mim (無負荷時）

ストローク

1,675mm

スクリュコンベア※2

トルク

MAX.16,464Nm[1,680kg-m]

-

回転数

0〜20rpm

-

調整ジャッキストローク

295mm

-

コントロールユニット

適用環境温度

0〜40℃

使用電源

専用油圧ユニットより供給(DC24V×0.3kW)

エンジン油圧ユニット

推進装置用

名称・形式

コマツ6D95L水冷4サイクル直接噴射式

定格出力

59kW[80PS]/2000rpm(定格回転速度)

騒音値

68dB(A) (周囲7m)

作動油タンク容量

160リットル

先導管用

名称・形式

コマツ6D95L水冷4サイクル直接噴射式

定格出力

59kW[80PS]/2000rpm(定格回転速度)

騒音値

68dB(A) (周囲7m)

作動油タンク容量

100リットル

先導管

寸法（外径×全長）

φ975×3,530mm

φ1,095×3,530mm

φ1,215×3,530mm

φ975×3,530mm

φ1,095×3,530mm

φ1,215×3,530mm

質量

7,035kg

8,210kg

8,965kg

7,035kg

8,210kg

8,965kg

カッタ駆動

トルク

Max.78,400Nm[8000kg-m]

回転数

0〜6rpm(正逆両方向)

バキュームユニット※3

全長

-

1,900mm

質量

-

420kg

スクリュ駆動モータ※3

トルク

-

Max.7,000Nm[715kg-m]

回転数

-

1〜20rpm

バキューム配管呼び径

-

5インチ

揺動
（方向修正）

方向

全方向

角度

-2.4〜+2.4(任意の角度に設定可能)

位置計測

方式

2枚のPSDによる光→電気直接変換(液晶グラフィック表示)

精度

±2mm

可能距離

約200m(環境により変動)

表示項目

計画線に対するズレ量（左右、上下）×2ポイント（ターゲット部と揺動部）

姿勢計測

ローリング、ピッチング、ヨーイング

土圧検知

0〜490kPa[0〜5kg/cm²]

水・掘削添加材吐出口

6ヶ所

9ヶ所

11ヶ所

6ヶ所

9ヶ所

11ヶ所

滑材吐出口

先導管後端部全周
